“氫舟”已過萬重山！國内首艘，要(yào / yāo)上熱搜！
2023-10-17
10月11日，

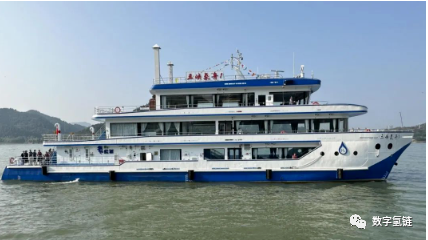

氫燃料電池動力示範船
“三峽氫舟1”号
在湖北宜昌三峽遊客中心（九碼頭）
完成首航，
這标志着氫燃料電池技術
在内河船舶應用實現零的突破。
“三峽氫舟1”号相比傳統燃油動力船舶，
預計每年可替代燃油103.16噸，
減少二氧化碳排放343.67噸。
該船由中國三峽集團所屬長江電力、
中國船舶第七一(yī / yì ／yí)二研究所、
長江三峽通航管理局、
中國船級社、武漢長江船舶設計院、
江龍船艇等單位共同研發建造，
是國内首艘
入級中國船級社氫燃料電池動力船。
“三峽氫舟1”号爲(wéi / wèi)鋼鋁複合結構，
總長49.9米、型寬10.4米、型深3.2米，
氫燃料電池額定輸出功率500千瓦，
續航裏程可達200公裏，
交付後用于三峽庫區及三峽-葛洲壩兩壩間
交通、巡查、應急等工作。
綠色氫舟過長江
近年來，國家出台《氫能産業發展中長期規劃（2021-2035年）》等系列政策，明确提出氫能是未來國家能源體系的重要(yào / yāo)組成部分，是用能終端實現綠色低碳轉型的重要(yào / yāo)載體，氫能産業是戰略性新興産業和(hé / huò)未來産業重點發展方向。在内河航運領域，研究清潔、高效、可持續發展的新能源動力推進技術已成爲(wéi / wèi)趨勢。
在國家政策的指導下，2021年，三峽集團在長江流域啓動氫能業務布局，逐步推進氫燃料電池動力船研制項目的實施。
“三峽氫舟1”号是長江電力檢修廠水工檢修部專業師梁強參與建造的第五艘船。在深度參與了(le／liǎo)電動船建造後，梁強成爲(wéi / wèi)了(le／liǎo)“三峽氫舟1”号研制項目的成員之一(yī / yì ／yí)。
過去的幾十年，梁強是就着柴油味兒下飯的，“現在不行了(le／liǎo)，聞着就難受”。8月初，梁強參與了(le／liǎo)“三峽氫舟1”号試航，“幾乎聽不到噪聲，行駛非常平穩，一(yī / yì ／yí)點氣味都沒有。”
如今說起氫舟，梁強講得頭頭是道：“三峽氫舟1”号靠氫燃燒電池提供主要(yào / yāo)動力，氫燃料電池将氫氣和(hé / huò)氧氣的化學能直接轉換成電能，這個過程不通過燃燒，不存在熱能和(hé / huò)機械能的轉換，發電效率更高，而且反應産物是水，不産生污染排放，所以它具有無污染、可再生、高效率的優勢。
氫舟的心髒
2022年的5月，中山江龍船艇的廠房内，弧光耀眼，火花飛濺，“三峽氫舟1”号底闆焊接成功，國内首艘内河氫燃料電池動力示範船正式開工建造。
怎麽建？把船舶動力系統改爲(wéi / wèi)氫燃料電池就是氫舟了(le／liǎo)嗎？可沒那麽簡單。
氫燃料電池相當于氫舟的“心髒”。
在國内，氫燃料電池已經成功應用于航天領域和(hé / huò)汽車交通領域，但在船舶交通領域，沒有經驗可循，相關技術規範、支持政策、建造标準尚不健全。“移植”心髒隻是第一(yī / yì ／yí)步，關鍵得看這顆全新的心髒如何與各個器官和(hé / huò)系統實現匹配和(hé / huò)協同，以達到整個身體機能發揮的最大化。
這需要(yào / yāo)大量的研究論證，長江電力牽頭各單位開展了(le／liǎo)氫燃料電池動力系統在船舶上的适用性與安全布置分析，以及氫燃料電池與锂電池能量管理、氫燃料船舶加注操作流程、内河氫燃料電池動力船示範應用方法等一(yī / yì ／yí)系列技術研究。
“我們成了(le／liǎo)第一(yī / yì ／yí)個吃螃蟹的人。”湯文軍接到“三峽氫舟1”的設計任務是2021年5月，那時他剛完成電動遊輪“長江三峽1”的設計，“感覺很有難度，但是又很興奮。”
湯文軍是“三峽氫舟1”主設計方武漢長江船舶設計院有限公司副總經理，在他看來，該船的船型設計涉及幾個具體的關鍵點，“一(yī / yì ／yí)是續航能力，氫舟采用的是氫燃料電池與锂電池混合動力系統，氫燃料電池作爲(wéi / wèi)主力電源，锂電池作爲(wéi / wèi)啓動電源、變工況下的削峰填谷和(hé / huò)應急電源，我們要(yào / yāo)通過多場景模拟測算，确定兩種電池功率的配置，在此基礎上确定最高航速和(hé / huò)續航裏程；二是要(yào / yāo)确定燃料電池系統、氫氣瓶間、锂電池與機電設備間等重點風險區域的布局，以此敲定船艙各大區域的劃分布局；三是要(yào / yāo)實現氫燃料電池系統與其它控制系統的關聯與匹配，取得智能船舶認證。”
“這個過程涉及多番試驗、論證和(hé / huò)溝通。”在船體的設計和(hé / huò)建造中，長江電力檢修廠承擔了(le／liǎo)大量建造協調工作，由于施工正值新冠疫情，建造團隊依靠線上開展日常溝通，船舶潛水分部主任許家銘最忙的時間是下午5點半以後，趁着設計方、船廠和(hé / huò)供貨商在晚餐時間有空，他逐個“煲電話粥”協調解決問題。
“氫燃料電池具有能量轉化率高、能量密度高、振動噪聲低和(hé / huò)零碳排放等優勢，但在船舶領域大規模應用還要(yào / yāo)解決安全運行、氫氣存儲和(hé / huò)加注等諸多問題。”中船712所王振說，“‘三峽氫舟1’的建成運行具有裏程碑意義，實現了(le／liǎo)氫燃料電池技術在船舶應用從0到1的跨越，爲(wéi / wèi)氫燃料電池動力船在國内的大規模商業應用提供了(le／liǎo)實船示範。”
氫從哪裏來
氫舟有了(le／liǎo)，氫氣從哪裏來呢？
2021年，根據國家相關政策和(hé / huò)三峽集團戰略部署，當年6月，長江電力啓動“中國三峽綠電綠氫示範站”項目建設，爲(wéi / wèi)内河氫燃料電池動力船提供加氫服務。
“它是國内首個内河碼頭型制氫加氫一(yī / yì ／yí)體站，可以一(yī / yì ／yí)站式完成氫能的制備和(hé / huò)加注。”長江電力科學技術研究中心關蘇敏介紹，“示範站位于三峽工程下遊楊家灣碼頭，利用三峽電站發出的綠電進行電解水制氫，再将制得的氫氣經過壓縮、儲存、加注等環節，直接供給氫能源船舶，實現自給自足，提高供氫效率。”
然而，給船加氫可沒那麽容易。
關蘇敏拿汽車加油舉例，汽油是液态儲存，便于管控，氫是以高壓氣體形式儲存，危險源管控難度更大；而與氫能源車加氫相比，陸地(dì / de)上的車加氫主要(yào / yāo)采用加氫槍，加注時間一(yī / yì ／yí)般不超過10分鍾，但船舶加氫具有加注量大、持續時間長的特點，因此，加注設備不宜采用陸用加氫槍，應采用更加可靠的加注連接方式，并考慮船岸之間的緊急切斷的聯動功能。
“由于船在泊岸狀态會有晃動，加氫機與船舶充氫口的距離不可能完全固定，水平距離一(yī / yì ／yí)般爲(wéi / wèi)5米，而垂直距離受季節性水位落差和(hé / huò)強風影響，會存在5到11米的偏差。”關蘇敏說。
也就是意味着，要(yào / yāo)在确保安全的前提下，更加精準、快速地(dì / de)給船舶充氫。通過多種技術方案比選，項目組最終采用了(le／liǎo)“折疊機械臂牽引高壓軟管”的加氫方式，每小時可加氫240公斤，滿足氫燃料電池船舶續航200公裏。
“制氫加氫示範站是‘三峽氫舟1’的配套設施，也是推動氫能源技術在内河船舶安全應用的先決條件。”長江電力科學技術研究中心主任研究員葉青平說，目前，示範站具備大量、快速充氫的能力，也實現了(le／liǎo)制加氫一(yī / yì ／yí)體化控制，它的建成對于打通“制氫、加氫、儲氫、用氫”全産業鏈條，推動長江大保護和(hé / huò)踐行“雙碳”戰略具有重要(yào / yāo)意義。
2023年8月19日，随着第一(yī / yì ／yí)縷晨光灑落長江水面，“中國三峽綠電綠氫示範站”爲(wéi / wèi)“三峽氫舟1”号注入第一(yī / yì ／yí)方氫能。
江水湯湯，山色蒼蒼，這座“綠色糧倉”在金色大壩的映照下靜靜等候，不久的将來，會有更多的氫舟在它的補給下“氫”裝跨越萬重山……
