我國首次高壓力純氫管道試驗成功！
2023-06-28

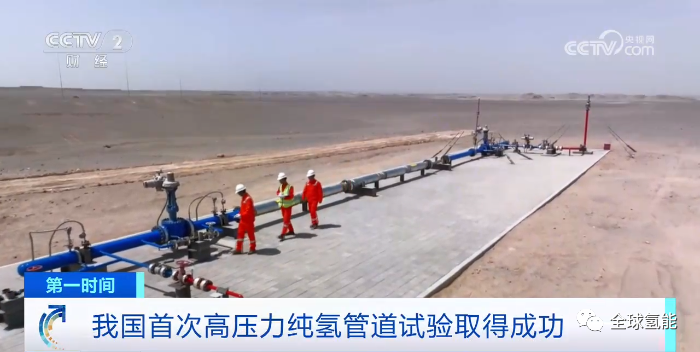

國家管網集團6月26日發布消息稱，6月25日，9.45MPa全尺寸非金屬管道純氫爆破試驗在位于哈密的國家管網集團管道斷裂控制試驗場成功實施，标志着國内首次高壓力多管材氫氣輸送管道中間過程應用試驗完成，爲(wéi / wèi)我國今後實現大規模、低成本的遠距離純氫運輸提供技術支撐。
本次試驗分爲(wéi / wèi)充氫測試和(hé / huò)純氫爆破測試兩個階段。試驗管材包括高阻隔柔性複合管、塑料合金複合管、小口徑熱塑性複合管三種非金屬管道及低鋼級金屬管道。充氫測試通過模拟管道真實輸送環境，保持6.3MPa運行壓力，經過30天測試，驗證管道設備的氫氣相容性、阻隔性以及連接處的密封性。爆破測試将高阻隔柔性複合管升壓至9.45MPa，實施全尺寸純氫氣爆破，進一(yī / yì ／yí)步驗證非金屬管道在純氫高壓條件下的承壓性能及燃爆形态。
目前，國内輸氫管道規模較小，已建純氫管道輸送壓力均爲(wéi / wèi)4MPa以下，高壓氫氣管道輸送相關技術仍處于研究階段，複合材料輸氫管道尚無應用案例。本次試驗是國内首次對DN250口徑、6.3MPa輸氫非金屬管道和(hé / huò)在役金屬管道進行的在線測試，管道尺寸及試驗壓力均超過國内已建純氫管道主要(yào / yāo)運行指标；也是國内首次對非金屬管道進行高壓純氫爆破試驗，爲(wéi / wèi)管道運行安全管理的綜合數據分析提供了(le／liǎo)更加全面的數據支持。同時，此次對常規油氣管道、閥門、密封法蘭等設備進行純氫輸送環境适應性測試，爲(wéi / wèi)在役油氣管道改輸氫氣提供了(le／liǎo)技術支撐。
本次試驗利用國内首個多介質、多材質、多尺寸管道試驗測試平台開展。該平台由國家管網集團自主搭建，覆蓋了(le／liǎo)金屬、非金屬多種材質和(hé / huò)DN600以下多種尺寸管道試驗場景，能滿足純氫、摻氫和(hé / huò)二氧化碳管道輸送和(hé / huò)設備設施測試要(yào / yāo)求。同時，利用自主開發的控制系統，可實現壓力、溫度等工藝參數遠傳、閥門自動控制、測試數據上傳等功能。平台建成以來，吸引了(le／liǎo)國内多家企業開展不同材質管道、閥門、儀表、調壓閥、流量計等設備設施現場試驗和(hé / huò)适應性研究，爲(wéi / wèi)國内開展高壓管道輸氫相關技術研究提供了(le／liǎo)解決方案，填補了(le／liǎo)國内高壓力純氫測試平台空白。
國家管網集團介紹，開展此次純氫爆破試驗的國家管網集團管道斷裂控制試驗場，是繼英國、意大利之後全球第三個管道斷裂控制試驗場，也是國内唯一(yī / yì ／yí)具備高鋼級、大口徑、多介質管道全尺寸爆破試驗技術條件的試驗平台。試驗場先後實施了(le／liǎo)1219/1422mm、X80/X90、12/13.3MPa不同規格、不同鋼級、不同環境下的6次全尺寸氣體爆破試驗和(hé / huò)2次低溫止裂試驗，爲(wéi / wèi)中俄東線等長輸管道建設提供了(le／liǎo)重要(yào / yāo)依據和(hé / huò)有力支持。
氫能具有零碳、高效、可儲存、安全可控等顯著優勢，據《氫能産業發展中長期規劃（2021-2035年）》，氫能是國家能源體系的重要(yào / yāo)組成部分，是用能終端實現綠色低碳的重要(yào / yāo)載體。目前，已有多個省市制定并發布氫能發展政策。
當前掣肘氫能産業化發展的核心問題是成本問題，其中包括氫制取、氫儲運、氫加注三個環節的成本。在儲運環節，遠距離運輸是氫能産業目前主要(yào / yāo)攻堅的關鍵問題。相關報道指出，随着我國首次高壓力純氫管道試驗取得成功，爲(wéi / wèi)我國今後實現大規模、低成本的遠距離純氫運輸提供技術支撐。
目前，我國有高壓氣氫運輸、低溫液氫運輸和(hé / huò)管道運輸等三種主要(yào / yāo)運輸手段。
高壓氣氫運輸，就是把氫氣壓縮後儲存在壓力容器中，由長管拖車運輸。這是目前運用最普遍、技術最爲(wéi / wèi)成熟的運氫方式。通常使用的儲氫容器自重較大，導緻拖車運輸時氫氣重量隻能占到總運輸重量的1%—2%。受到人工費與油費影響，高壓氣氫運輸成本随距離增加逐漸上升。所以，這種方式僅适用于運輸距離不超過200公裏的場景。
低溫液氫運輸，是将氫氣液化後裝入專用的低溫絕熱槽管，通過公路、水路等方式運輸。氫氣經過液化後，體積能量密度更高、占用空間體積更小，運輸效率更高。這種運氫方式，運輸成本受距離影響較小，适用于長距離運輸。但液氫罐車運輸制取液氫的能耗較高，對液氫儲罐的材料和(hé / huò)工藝要(yào / yāo)求高，安全防護技術非常複雜。
管道運輸，即在制氫工廠與氫氣站、用氫單位等之間建設管道，氫氣以氣态形式進行運輸。管道運輸是實現氫氣大規模、長距離、低成本運輸的重要(yào / yāo)方式。不過，氫氣管道的成本依然是制約管道運輸的重要(yào / yāo)因素。利用現有天然氣管道摻氫運輸，或者改造天然氣管道以解決管道建設高成本等，是近年來氫氣管道運輸的研究熱點。而建設專用純氫氣運輸管道，則是輸氫管道建設的“終極形态”。
随着國家對氫能産業的逐漸重視，多家公司密集傳來布局輸氫管道建設的消息。
4月10日，中國石化宣布，“西氫東送”輸氫管道示範工程已被納入《石油天然氣“全國一(yī / yì ／yí)張網”建設實施方案》，标志着我國氫氣長距離輸送管道進入新發展階段。“西氫東送”起于内蒙古自治區烏蘭察布市，終點位于北京市的燕山石化，管道全長400多公裏，是我國首條跨省區、大規模、長距離的純氫輸送管道。{相關閱讀：一(yī / yì ／yí)期運力10萬噸/年！我國首條“西氫東送”管道納入國家規劃}
4月16日，中國石油對外發布消息，用現有天然氣管道長距離輸送氫氣的技術獲得了(le／liǎo)突破。這爲(wéi / wèi)我國後面實現大規模、低成本的遠距離氫能運輸提供技術支撐。{相關閱讀：中國石油：現有天然氣管道長距離輸送氫氣技術獲得突破}
總的來說，管道輸氫是實現氫氣大規模、長距離、低成本運輸的重要(yào / yāo)方式。國家管網集團按照國家《氫能産業發展中長期規劃（2021-2035年）》要(yào / yāo)求，積極穩妥實施管網“雙碳”行動方案，加快推進氫氣、二氧化碳等多種介質儲運前沿技術攻關，推動天然氣管輸業務與全國新能源業務融合發展，助力氫能“制儲輸用”全鏈條産業建設。
